Math Problem Statement

给出标准解题过程及答案,不需要多余的文字解释

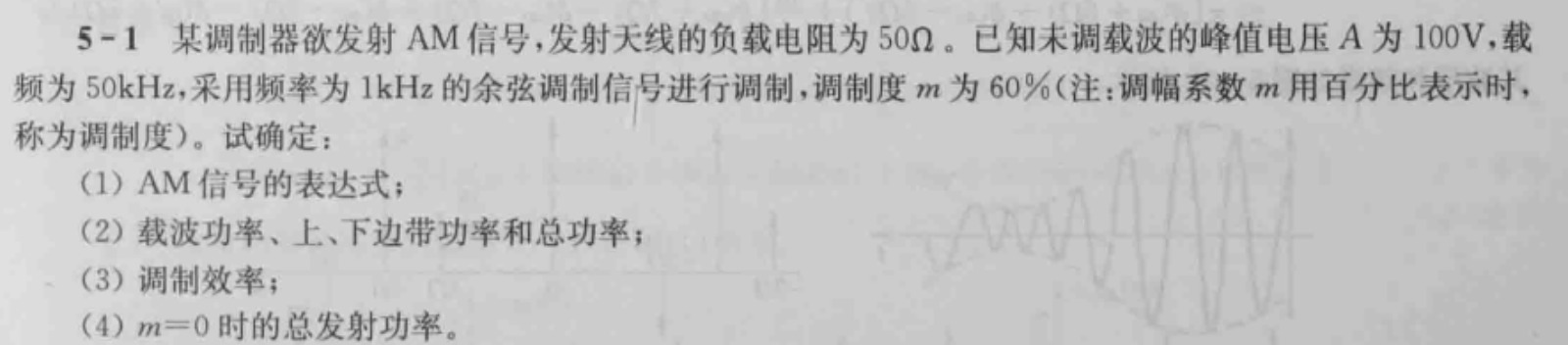

某调制器欲发射 AM 信号,发射天线的负载电阻为 50Ω。已知未调载波的峰值电压 A 为 100V,载频为 50kHz,采用频率为 1kHz 的余弦调制信号进行调制,调幅度 m 为 60%。试确定: (1) AM 信号的表达式; (2) 载波功率、上下边带功率和总功率; (3) 调制效率; (4) m=0 时的总发射功率。

Solution

解题过程:

已知参数:

  • 载波峰值电压 A=100VA = 100 \, \text{V},
  • 载波频率 fc=50kHzf_c = 50 \, \text{kHz},
  • 调制信号频率 fm=1kHzf_m = 1 \, \text{kHz},
  • 调幅系数 m=60%=0.6m = 60\% = 0.6,
  • 负载电阻 R=50ΩR = 50 \, \Omega.

(1) AM 信号的表达式:

AM 信号的表达式为: s(t)=(A+Amcos(2πfmt))cos(2πfct)s(t) = \left( A + A_m \cos(2\pi f_m t) \right) \cos(2\pi f_c t)

其中:

  • Am=mA=0.6100=60VA_m = m \cdot A = 0.6 \cdot 100 = 60 \, \text{V}.

因此,AM 信号为: s(t)=(100+60cos(2π1kHzt))cos(2π50kHzt)s(t) = \left( 100 + 60 \cos(2\pi \cdot 1 \, \text{kHz} \cdot t) \right) \cos(2\pi \cdot 50 \, \text{kHz} \cdot t)


(2) 载波功率、上下边带功率及总功率:

  • 载波功率: Pc=A22R=1002250=100WP_c = \frac{A^2}{2R} = \frac{100^2}{2 \cdot 50} = 100 \, \text{W}

  • 上下边带功率(总边带功率为 PSB=2PUSBP_{SB} = 2P_{USB}): PUSB=PLSB=(mA)28R=(0.6100)2850=9WP_{USB} = P_{LSB} = \frac{(mA)^2}{8R} = \frac{(0.6 \cdot 100)^2}{8 \cdot 50} = 9 \, \text{W} PSB=2PUSB=18WP_{SB} = 2P_{USB} = 18 \, \text{W}

  • 总功率: PT=Pc+PSB=100+18=118WP_T = P_c + P_{SB} = 100 + 18 = 118 \, \text{W}


(3) 调制效率:

调制效率定义为: η=PSBPT×100%\eta = \frac{P_{SB}}{P_T} \times 100\% 代入数据: η=18118×100%15.25%\eta = \frac{18}{118} \times 100\% \approx 15.25\%


(4) m=0m = 0 时的总功率:

m=0m = 0 时,没有边带功率,总功率等于载波功率: PT=Pc=100WP_T = P_c = 100 \, \text{W}


最终答案:

  1. AM 信号表达式: s(t)=(100+60cos(2π1kHzt))cos(2π50kHzt)s(t) = \left( 100 + 60 \cos(2\pi \cdot 1 \, \text{kHz} \cdot t) \right) \cos(2\pi \cdot 50 \, \text{kHz} \cdot t)

  2. 各功率:

    • 载波功率:Pc=100WP_c = 100 \, \text{W},
    • 上下边带功率:PSB=18WP_{SB} = 18 \, \text{W},
    • 总功率:PT=118WP_T = 118 \, \text{W}.
  3. 调制效率: η15.25%\eta \approx 15.25\%

  4. m=0m = 0 时总功率: PT=100WP_T = 100 \, \text{W}
