Для решения релейно-контактной схемы и составления таблицы истинности, рассмотрим изображение схемы и порядок её анализа.

Анализ схемы

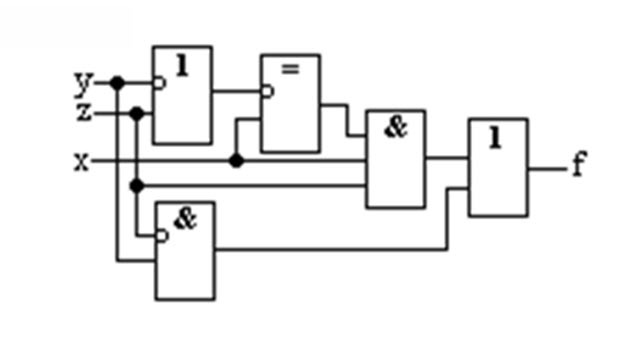

На вход поступают три переменные: x, y, z. Далее разберём схему пошагово:

1. Логический элемент "1"
   В некоторых позициях схеме с символом "1" можно интерпретировать как постоянный сигнал "1" (истина).

2. Контакт с логикой И (AND)
   На изображении имеется несколько логических элементов &, которые соответствуют конъюнкции (логическому И). Переменные, поданные на эти элементы, определяют выход.

3. Логическое равенство (условие "=")
   Символ "=" указывает на сравнение сигналов или проверку на равенство.

4. Формирование функции f
   Все выходы логических элементов & и контактов с постоянной "1" сходятся на выходе f.

Вывод функции логической схемы

На основе изображения схема работает следующим образом:

1. Сигналы y и z сравниваются через блок = (равенство), который выдаёт "1" при $y = z$.
2. x и выход от = поступают на элемент & (И).
3. Сигналы x и $y \cdot z$ также поступают через второй элемент &.
4. Оба результата с конъюнкцией суммируются (логическое ИЛИ) для получения функции f.

Таким образом, можно записать функцию f следующим образом: $f = \left( x \cdot (y = z) \right) \lor \left( x \cdot (y \land z) \right)$

Составим таблицу истинности

Заключение

1. Логическая функция f представлена как: $f = \left( x \cdot (y = z) \right) \lor \left( x \cdot (y \land z) \right)$
2. Таблица истинности показывает все возможные комбинации x, y, z и результат f.

Есть ли вопросы или нужны пояснения?

Дополнительные вопросы:

1. Какова минимизация функции методом Квайна-МакКласки?
2. Как реализовать функцию с использованием только NAND-элементов?
3. Как построить булеву диаграмму для данной схемы?
4. Какие принципы использованы для анализа релейных схем?
5. Как автоматизировать построение таблицы истинности для логических схем?

Совет: Для проверки решений используйте алгоритмы булевой минимизации и специальные программы (например, Logisim или Qucs).
